PCB，或稱為印制電路板，是電路連接器件的重要基礎。在電路板中，過孔是重要的基礎構件，它使得電路的元件和電子器件能夠穩定地連成一體，是電路板設計和制造中的重要環節。

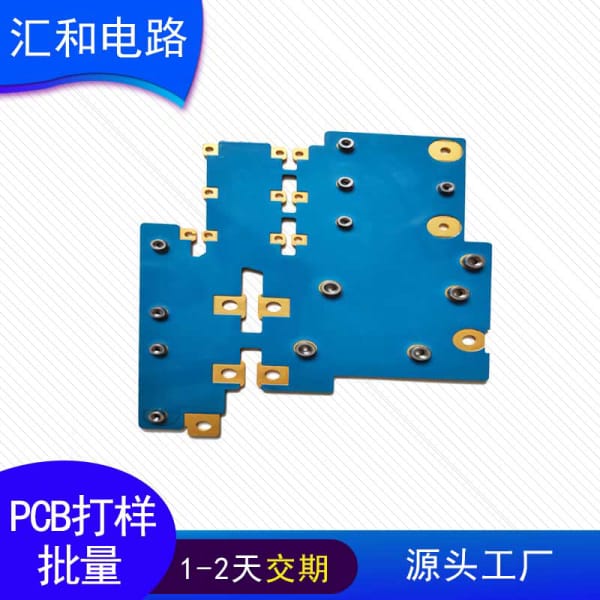

首先，什么是過孔？過孔是在電路板的表面上布線，由孔洞穿孔連接到另一側，以組成電路連接。 如下圖所示，它們被用于將元件之間的電路跨越多層布線，從而將不同層之間的元件彼此連接，實現線路的借道。


傳統的PCB過孔技術是鉆孔，但它需要用電動工具來加工每個孔。這么做是很費時的，而且非常容易出現不勻的孔洞尺寸和鉆孔位置偏差。這就使得PCB制造期間出現大量的廢品，導致浪費和昂貴的重做成本。而高精度、高質量、高效率的PCB過孔技術則是設計師的一大挑戰。解決這一問題的方法之一是使用激光。

通過激光來打孔是一種相對便宜和簡單的PCB加工方式。激光PCB過孔技術內部功率很強，可以很快地在PCB材料上燒出一個小孔。它使得實現小孔尺寸成為可能，并且在孔洞質量和孔洞位置方面更具可控性。這種技術不僅可以加工過孔，還可以用于電路板輪廓的切割和剝蝕。

除此之外，還有非激光PCB過孔技術，如沖壓過孔。該技術使用金屬板或塑料板，將孔模置于板上，然后將板放置在壓模機上，每個壓模自動擊穿板上的每個孔。該技術降低了制造成本，并且當需要許多固定形狀和位置的孔時，成千上萬的孔可以在短時間內成功地加工出來。

因此，為了制作高質量的電路板，有效的PCB過孔技術是必不可少的。對于工程師和設計師而言，掌握多種過孔技術和加工步驟至關重要。這樣就可以根據需要選擇最適合的方法，以實現最高質量和最高效率的結果。

總之，過孔是表面世界和內部電路鏈接的關鍵部分，PCB設計和制造中必不可少的環節。好的過孔設計不僅可以增加電路的穩定性和信號精度，還可以幫助制造高質量電路板。對于PCB工程師和設計師而言，了解PCB過孔技術和選擇合適的PCB過孔技術至關重要，這對他們的工作至關重要。
